Jaha, med ovannämnda "research" som utgångsläge var det då dags att ta itu med själva skapandeprocessen… (detta påbörjades alltså redan för nästan två år sedan, men avstannade ganska snart då). Basen för dioramat/lanskapet utgörs av det förträffliga isoleringsmaterialet "Styrolit" -ett slags finporig och kompakt variant av frigolit skulle man kunna säga. Det föll sig så väl att det just då låg ett smärre berg av begagnade styrolitflak i ett av vagnslidren vid Nynäs slott. Bara att förse sig således…

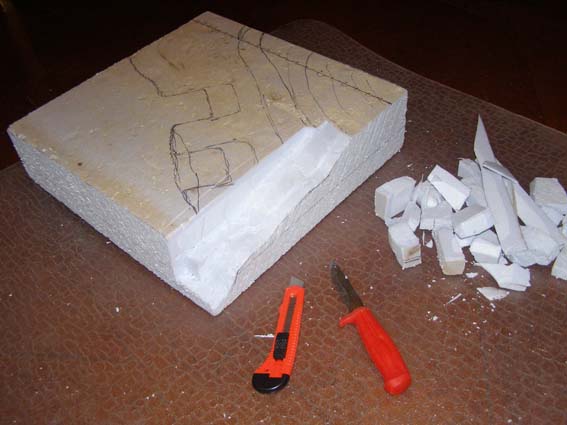

Med min "seriöst" utförda uppmätning som grund ritade jag upp landskapets grundstruktur och topografi, nedskalad till 1:72, med märkpenna på styrolitblocket -som jag först hade kapat ned till ca 40 x 40 cm storlek. Sedan gick jag lös med brytbladskniven…

Jag höll på att glömma Morakniven… Den var också bra att ha. Mycket spill så här i början av processen…

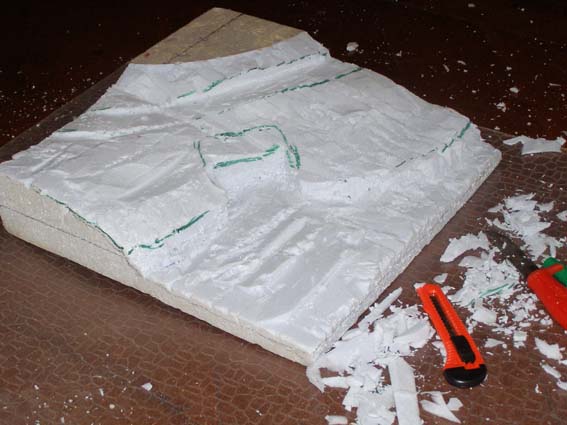

Och efter nån timmes karvande såg det ut så här…

Ganska smuligt -men ändå så oerhört mycket tacksammare (och mindre smuligt) än att karva i vanlig frigolit… Här kan man se hur jag ritat ut själva "värnets" storlek o kontur ungefär mitt på strandremsan. Det som är i förgrunden av plattan skall vara "sjöbotten" i dioramat. Att få till vattnet på ett snyggt och realistiskt sätt kommer nog bli en utmaning… Men ett steg i taget.

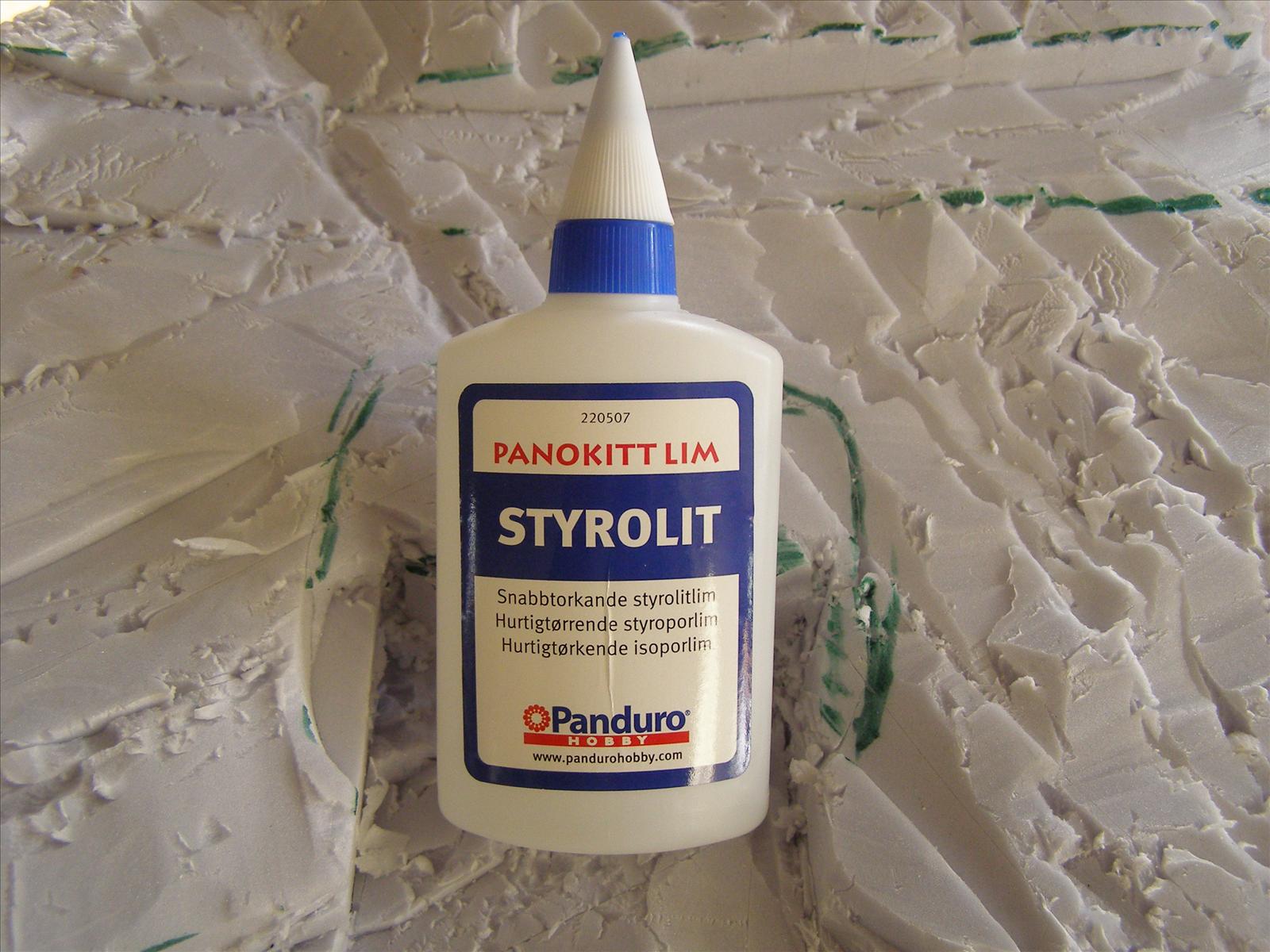

Eftersom terrängen här är ganska kuperad och det är en bergsbrant som sluttar ner mot stranden, så måste jag skarva på ytterligare en bit styrolit i övre högra hörnet (det som ser ut som en platå på bilden i #2). Något som jag då var lite bekymrad över var vad man egentligen skulle kunna limma styrolit med. Men döm om min förvåning när jag på leksaksaffären "Leklandet" i dess lilla "Pandurohörna" (guld värd för modellbyggaren emellanåt…) hittade denna produkt!

Så var det problemet löst! Nu är råmaterialet till "bergknallen" ditlimmat och väntar ivrigt på att karvas till lämplig form.

Parallellt med landskaps-utformningen har jag ju också, som ni säkert sett i mina andra små "trådar" börjat införskaffa diverse rekvisita till dioramat. Har redan ett gäng gubbar (servicepersonal + en pilot) och beställde idag en gammal lastbil i 1:72 (en rysk GAZ som skall bli en sliten A-Ford) av fabrikat Military Wheels från Modelhobbies.co.uk.

Många spännande utmaningar väntar nu för att skapa detta scenario. Bara att hålla ögonen öppna efter allt användbart -kvistar, småstenar, pinnar, diverse till markmaterial osv. Passar som ytterligare inspiration på att läsa klassikern "How to build Dioramas" av Sheperd Paine (Kalmbach Books 1994). Förutom gubbs och lastbil (och själva planet förstås) tänker jag att där borde ha funnits någon typ av enkelt förrådsskjul, ett gäng tunnor (typ oljefat) för bränsle kanske och förmodligen något slags litet krypin för manskapet också. Som sagt syns inga spår av nåt sånt idag, så det bör i så fall ha varit synnerligen enkla konstruktioner. Kanske i korrugerad plåt och enkla brädväggar.

Hmmm…korrugerad plåt i 1:72…hmmm. Alla tips och glada hejarop emottages ödmjukast och med tacksamhet!

Vill minnas att jag någonstanns (eventuellt någon gammal AoH) att det skall gå att göra korrugerad plåt genom att dra tunna plåtremsor mellan två kugghjul med lagom stora kugghjul fastsatta med lagom stort avstånd. har inte provat själv. Kanske värt att prova

Wellpapp brukar fungera bra som korrugerad plåt. Sådan wellpapp som man kan använda för att slå in saker i alltså, inte kartongtypen. Jag tror att det ska finnas olika dimensioner på wellpappen.

Det ska bli roligt att följa ditt dioramaprojekt! Det var då riktigt grundlig research du har ägnat dig åt må jag säga. Lycka till!

/Peter

#5. Ja, wellpappspåret ligger nära tillhands!

Nästan insnöad på jobbet idag…som om man inte vore tillräckligt insnöad annars!

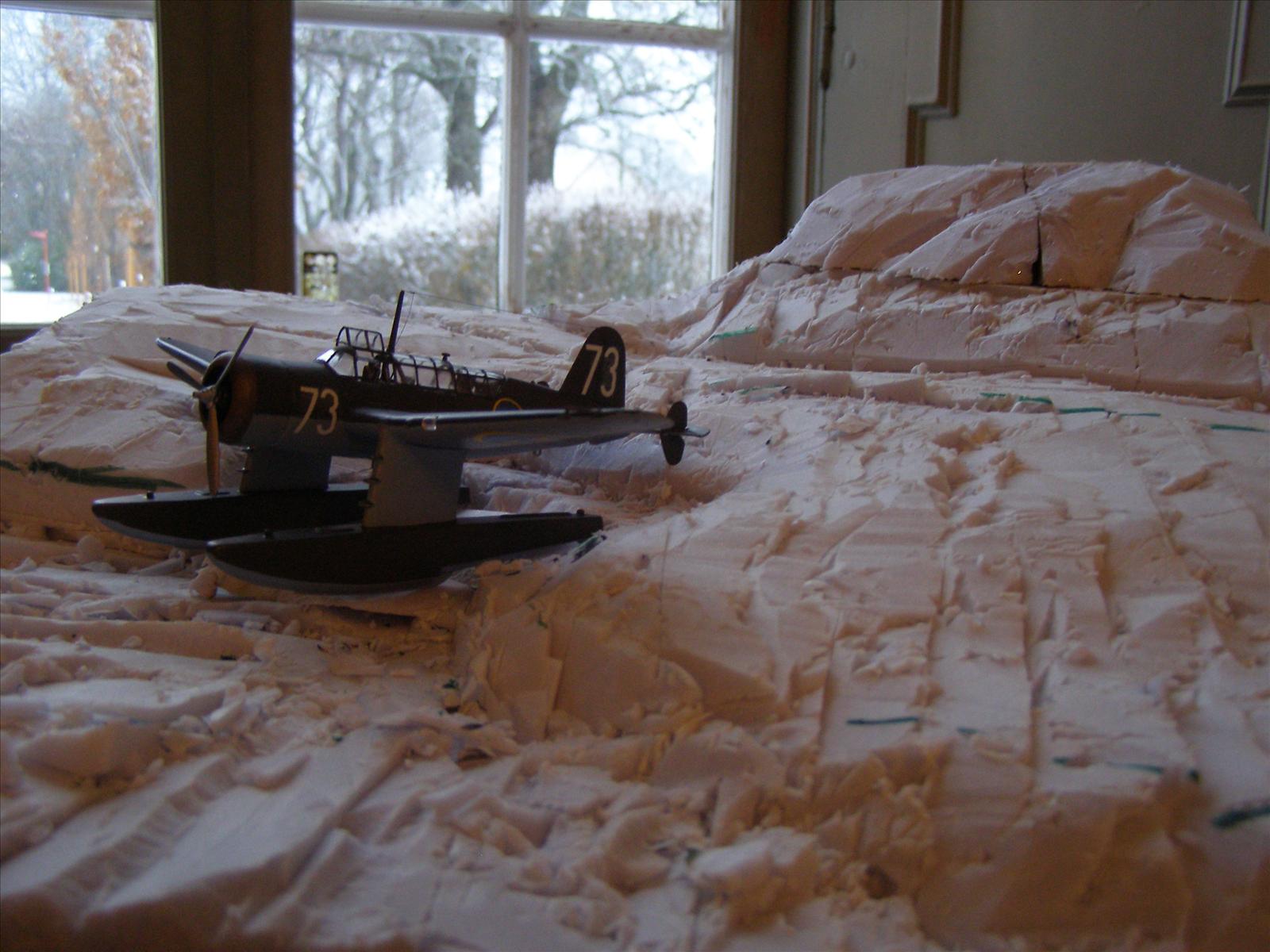

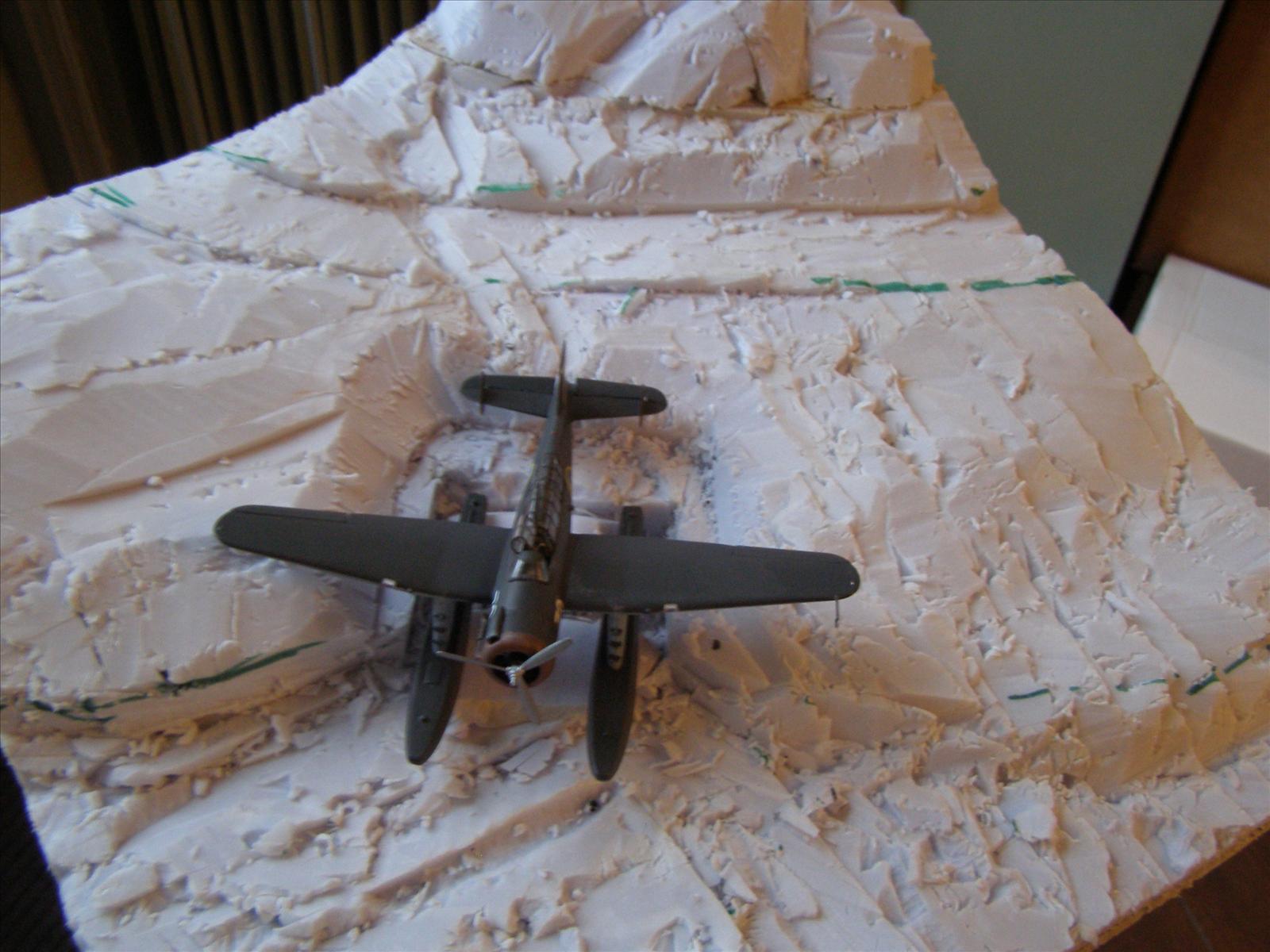

Passade på att karva till lite mer på styrolitlandskapet. Den pålimmade biten har blivit skulpterad till en bergknalle och själva "värnet" har i stort sett fåt sin slutliga form.

Ser ju ut som ett vinterlandskap vet ja!

Här är samma i "fågelperspektiv"…

Observera vägen som rundar bergknallen.

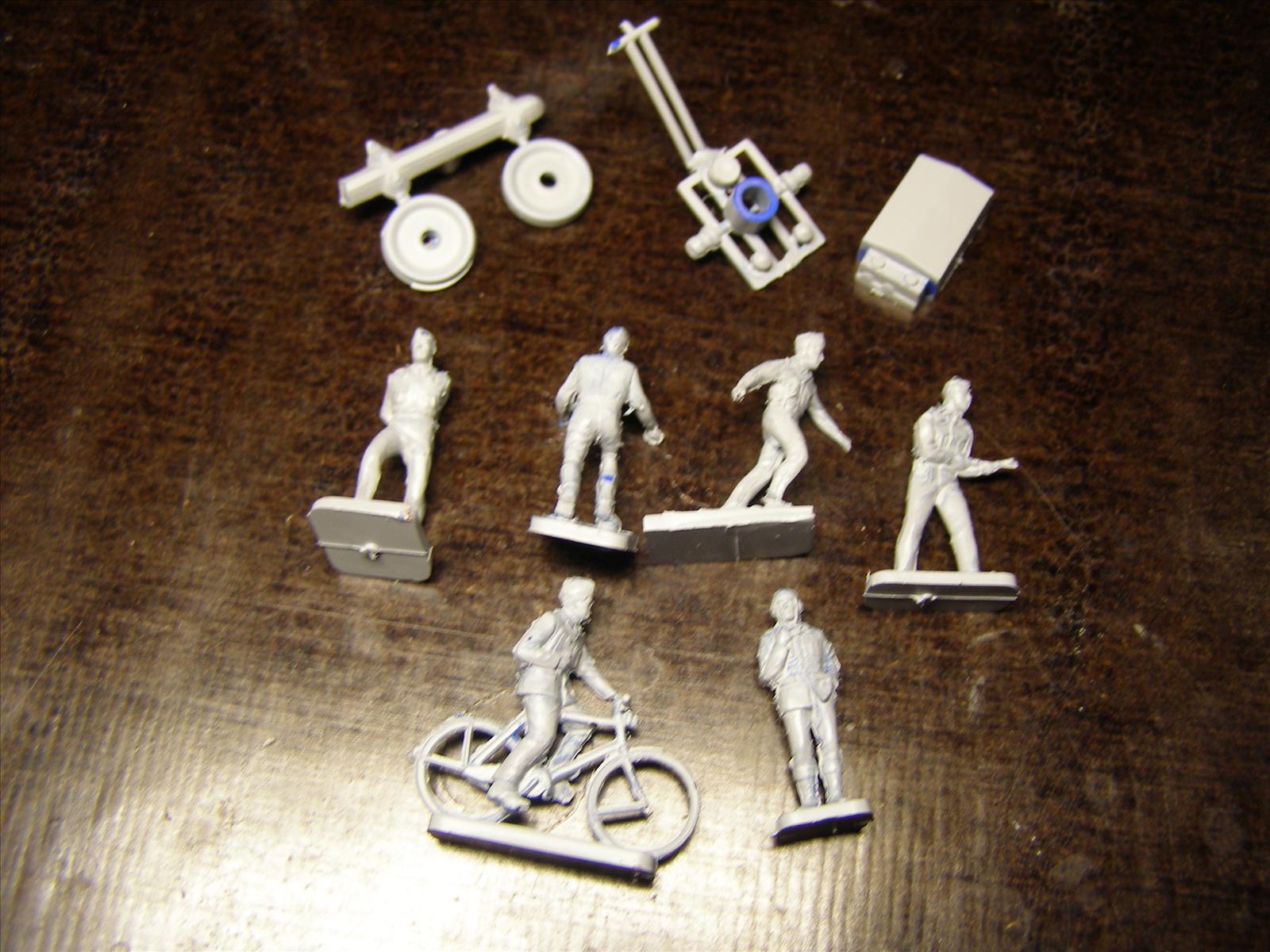

och så har de små blå gubbarna fått en dusch Mr Surface och blivit grå…

Det är gubbar från Airfix "RAF-ground crew" set som ska få ikläda sig svenska mekaroveraller så småningom.

Landskapet ser väldigt bra ut, tycker jag!

Kul att se landskapet med flygplanet på plats. Ser verkligt lovande ut!

Härligt inspirerande bygge, ska bli kul att följa !!

//Pentti

Väldigt intressant projekt.

/Stefan

Hittade korrugerad mässingsplåt i Eskaders katalog när jag letade efter annat

eller i plast! [Evergreen](http://www.evergreenscalemodels.com/Sheets.htm#Corrugated Metal Siding) finns hos en del handlare…

#15 & 16: Bra tips! Lutar nog åt plastvarianten från Evergreen i så fall -mässingsplåten är dels för "storskalig", dels bökigare att jobb med. Var i Stockhom idag och naturligtvis ingick ett besök på Wentzels, men tyvärr hade de inga "korrugerade sheets" i sitt Evergreenutbud. däremot blev det ett set med 1/4" plaströr, som jag tänkte kapa ner till lagom oljefats-längd (fast det ska ju vara för flygbränslet huvudsakligen…). Letade efter nåt set färdiga oljefat i 1:72, men det fanns bara ett set från Italeri (eller var det Hasegawa?) med skyltar, pansarhinder, sandsäckar och några få tunnor -som dessutom såg för stora ut i skalan tyckte jag.

Ska kolla några andra handlare efter Evergreens "Corrugated metal siding-sheets".

För övrigt föranleddes Stockholmsbesöket i första hand av ett besök i utställningen om den kinesiska "terrakotta-armén" som nu pågår i bergrummen under Östasiatiska museet på skeppsholmen. Helt häpnadsväckande -ca 300 föremål fanns utställda, däribland flera imponerande keramik-krigare i ca 2 meters längd och därtill en hel massa mindre soldat, ryttar och djurfigurer. Lerfigurerna gjordes i separata delar (huvuden, kropp, ben, armar osv) som sedan kunde monteras ihop i ett oändligt antal kombinationer för att skapa individuella krigarfigurer. Snacka om modellbygge! Hittills har man i gravområdet i Kina hittat ca 8000 figurer, varav ca 6000 soldater och 2000 andra tex djur, vagnar m.m.

Pon Car,

Kan du inte gå in på hitta.se och leta upp detta ställe på sattelitbilderna, trycka på "Print Screen" och spara bilden på nåt visningsprogram? Sen markerar du på bilden vart dom här utgrävningarna är och visar oss här? Skulle vara väldigt trevligt att få det presenterat på det sättet..

SKREV OBELIX

kul projekt!

#17 Kolla med t.ex Hobbybokhandeln som har hela sortimentet hemma

#18: Jo, visst kan jag försöka det! Som sagt finns inte så många spår kvar idag, men själva de utgrävda "värnen" ser man ganska tydligt, och i vissa fall fragment av deras brädskoning. Ligger ändå hyfsat lättillgängligt utmed en markerad vandringsled i Naturreservatet (Nynäs naturreservat -Sörmlands största, 3266 ha).

Hittade och beställde förresten ett flak "korrugerad plåt" (i styrenplast…) från Evergreen hos MJ-Hobbyexperten. Vilken guldgruva det stället var för landskapsbyggarn då! Passade på att beställa lite prov på diverse marktäcknings- och lövverksmaterial m.m från Woodland Scenics hos samma handlare. Måste ju testa och se vad som funkar.

Vet nån förresten var jag kan få tag på så där "flytande klarplast" (nån form av resin?) som man blandar med härdare för att tillverka fejkat "vatten"? Tänkte det kunde vara användbart i detta dio eftersom man faktiskt bör kunna se sjöbotten inne vid stranden och i själva "värnet". Längre ut får ju det ökade djupet "fejkas" genom att man målar "botten" i gradvis mörkare färgskala.

#21 Flytande plast borde gå att få tag på i båtaffärer (fullskala) plast som man armerar glasfiber med borde väl funka, men kolla först så att den inte löser styroliten

Kolla t.ex. på Landskapsmaterial/vatten hos Tåg & Hobby i Luleå.

Härligt projekt! Detta kommer jag följa med stort intresse. Vill se många bilder!

#17.1: Fujimi har också gett ut ett diorama-tillbehörsset (1/76) med lite oljefat etc om det är av intresse, kan säkert ropas hem på eBay. Jag har kanske några fat på en sprue från nån Academy-byggsats också förresten, ska kolla. De snyggaste och finast utförda faten brukar annars finnas med i vissa Preiser figurset.

#23: Tack för tips om bra näthandel! Har lagt en beställning på "Naturvatten Premium" från Faller. Det verkar vara just vad jag är ute efter. En slags vätska på burk som man tillsätter några droppar härdare i. Kanske finns något billigare i.o.för sig i div konstmaterialhandlar, men det här var lagom burk och skall väl vara en väl beprövad produkt. Som påpekats utvecklar ju härdprocessen en del värme som ju naturligtvis kan påverka Styroliten. Men jag tänkte dels lägga ett första skikt gips över i stort sett hela landskapet, inkl "sjöbotten", och sedan lägga på lite snickerispackel på de ställen där man vill kunna jobba lite mer med formen -tex på vägen där man kanske vill ha hjulspår osv. Gipsskiktet torde isolera styroliten mot alltför stark värme från härdplasten (tror jag).

Frågan är hur jag skall bete mig med själva flygplanet? Mest realistiskt blir det väl förstås om jag s.a.s gjuter fast det (flottörerna) i det konstgjorda vattnet, men då får man ju verkligen hoppas att plasten inte smälter av värmeutvecklingen! Nån som testat nåt liknande -tex med fartygsmodeller i "vatten"? Antar att man får gjuta vattnet i omgångar i ganska tunna skikt och bygga upp det stegvis till önskad nivå. Alternativet är ju att antingen i efterhand "fräsa" upp urgröpningar i plastvattnet som motsvarar flottörerna -eller kanske kanske man kunde göra gipsavgjutningar av flottörerna o använda som "stand-ins" för flygplanets egna medan man gjuter? men hur undvika att "gipsflottörerna" i så fall fastnar alltförmycket i plastmassan…

Om nån har erfarenhet av att jobba med "modellvatten" av gjutplast-typ, så är jag tacksam för alla tips, så jag inte gör nåt helknas och sabbar modellen…

#26

Prova på en överbliven plastbit från din låda!

Smälter den så bör du nog inte sätta ner pontonerna i det medans det härdar

Då skulle jag i såna fall gjuta vattnet först, för att sen borra/fräsa/skära ut för pontonerna.

Och sedan använda tex vitlim eller woodland scinics watereffect runt för att dölja hållen om det blir för mycket.

Annars skulle jag guta upp nästan till top, och låta det härda för att sen ställa dit planet och fylla på med mer vatten tills du är nöjd.

Väldigt spännande bygge! Jag har själv funderat på att arrangera min Junkers G24 i "vatten" vid en liten brygga men inte riktigt kunna klura ut hur det skulle gå till. Skall bli intressant att se hur det hela kommer att se ut samt dina erfarenheter av "naturvattnet"!

// Hektor

Ja, det blir ett experimenterande det här… Tog en promenad idag till platsen ifråga och rekade lite mer. Såg att jag hade missat att det är en ganska stor bergknalle ca 10 m till höger om (söder om) värnet. Har limmat på en extra kloss styrolit där som ska skulpteras till imorgon. Sedan såg jag att det till vänster (norr) om värnet också finns rester av en liten stensatt kaj, förmodligen för angöring av transportbåtar. Det är väl precis nätt o jämt så att den skulle rymmas i diot om man är helt skalenlig, men det är ju en intressant detalj så jag kanske kan ta mig friheten att "kompakta" ihop det lite så jag får med kajen också. Traskade runt på olatsen för att se om jag ev kunde se några som helst spår av tex förrådsbyggnad eller manskapsbarrack, men icke -inte ens några plintar eller grundstenar. Planast är det i anslutnng till stenkajen -kanske har man haft ett förrådsskjul där? Där bör man ha kunnat backa ner med en mindre lastbil också.

Apropå #18: Kollade detta idag, men upplösningen av kartan/flygbilden blir så dålig när man zoomar in såpass så att värnen borde synas, så att man ändå inte ser nåt av dem, tyvärr. Men jag kan ju kanske för all del lägga in en karta som visar rent geografiskt var platsen är belägen. Sammanlagt har det visst funnits fem värn -tre vid fastlandet och två vid ön Stora Arnholmen precis mittemot.

Enirokarta med platsen markerad

Om allt funkar skall detta vara länken till en karta där jag markerat platsen ifråga med en blå markör. Som sagt blir upplösningen för dålig för att man skall se värnen, tyvärr. Men den som "har vägarna förbi" kan ju ta sig dit och se själv.

En liten länk med lite intressant info ?

Hägernäs

#31: Underbara bilder! En S17 BS funkar visst utmärkt som trampolin också! Maffiga maskiner de där tyska Dornier Do24 och Blohm u.Voss. Tack för trevlig länk!

Fräckt! Tack så mycket. Då ska jag kolla där om jag kan se något kul!

SKREV OBELIX

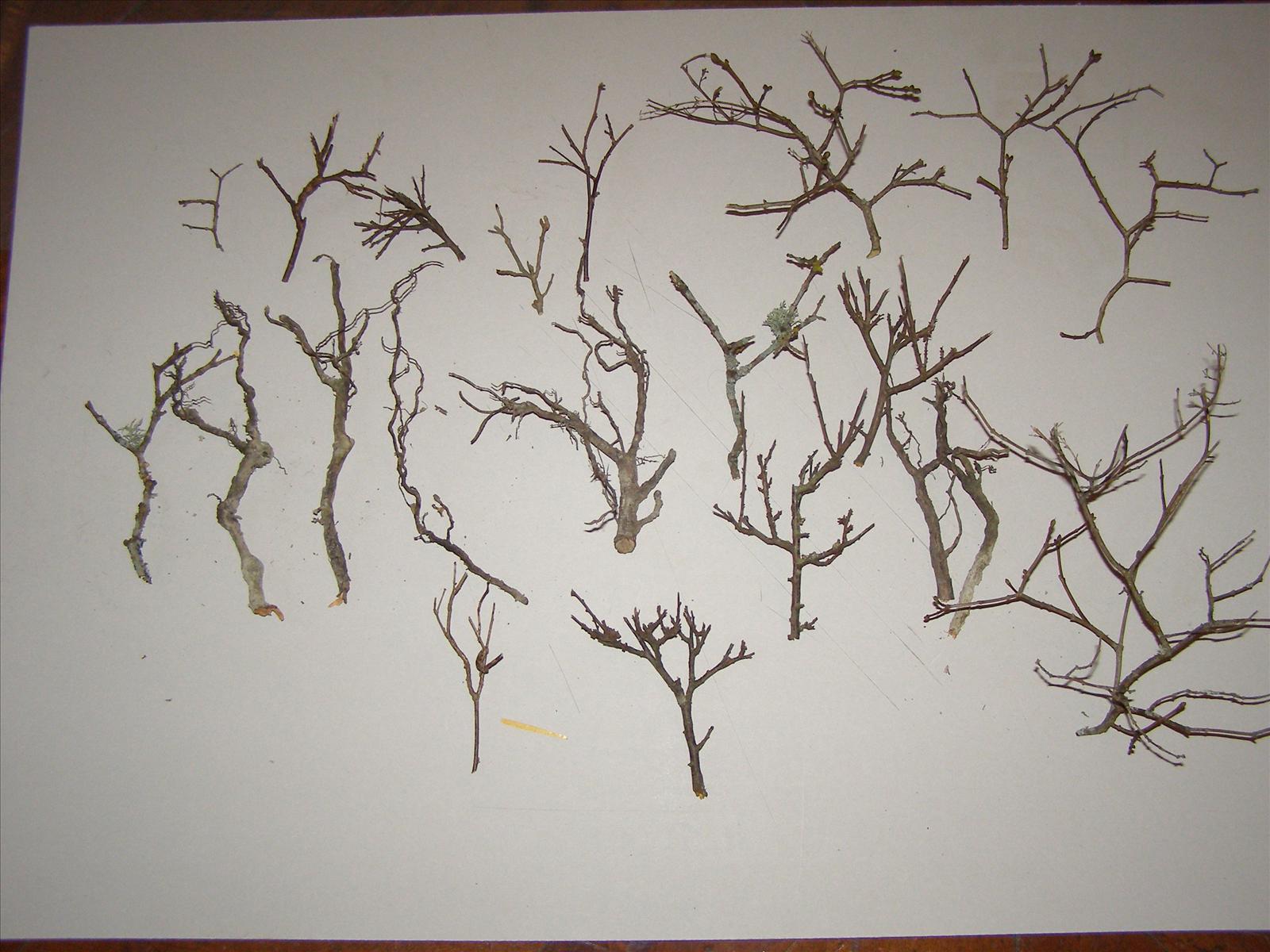

Torsdagens rekognocering innehöll också viss materialinsamling. Läste i tidigare nämnda "How to build dioramas" att bl.a små rötter (dock ej morötter) kan bli utmärkta gamla knotiga träd. Sålunda inspekterades på vägen ett flertal rotvältor -och visst hittade jag ett o annat användbart, liksom i en del buskar och snår… Tänk vad modellhobbyn kan innehålla många aspekter -vem kan säga att modellbyggare inte är friluftsmänniskor? Här en bild på torsdagens skörd.

Naturligtvis får man frisera lite på en del… Se där -modellbyggare idkar även trädgårdskonst! (trädbeskärning). Tyvärr hittar man inga färdiga miniatyrgranar i skogen… Nån som har nåt bra grantillverkningstips? De jag har sett hittills åstadkommer mest gröna "flaskborster" och det tycker jag inte ser så kul ut, men kanske svårt få till det på nåt annat sätt. Ska nog tjuvkika lite hos MJ-rallarna…

Fredagspyssel!

Åter till själva landskapsutformningen då. Efter rekogoceringsturen hade jag konstaterat några saker; dels att det skulle vara en större berkknalle straxt söder om värnet, dels att berget bakom värnet var lite väl stort och för nära vägen i diot. Och så var det ju resterna av den där stensatta kajen/angöringsplatsen straxt norr om värnet. Så en del styrolit limmades på, medan annan karvades bort. Härligt material att jobba med tycker jag!

Därefter gjorde jag "sarger" i kraftig kartong som dels skall hålla såväl gips som senare "plastvatten" på plats så det inte rinner av, dels markerar pappsargen också ungefär den tänkta nivån för vattenytan sedan. Pappsargen är helt vågrät så då kan jag ju ha den som referens för att vattnet också blir det. Vore ju konstigt med sluttande vatten… Jo -pappsargerna är monterade med sk mattläggar-tape som fäster superbra mot de flesta underlag, bla styrolitens kanter. Jag behöll tapens glatta skyddspapper på övre delen av sargerna eftersom det har en vaxartad yta som borde göra att det sedan släpper bra från gips och plast när jag ska ta bort dem igen.

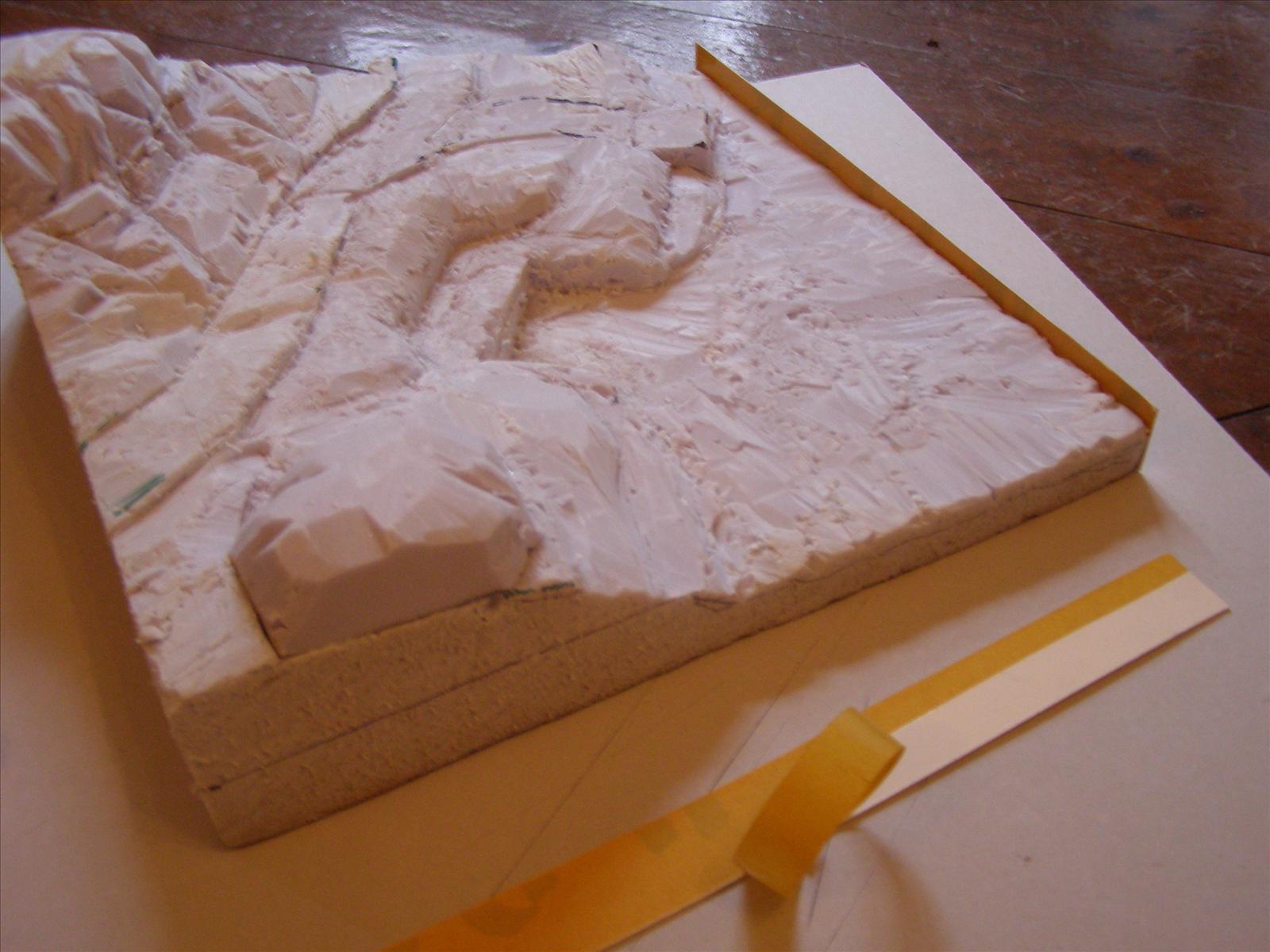

Här monteras alltså pappsargerna. Obs hur jag delat tapens skyddspapper ungefär mitt på.

Och här är alla "sargerna" på plats. Vilken bandyrink!

På bilden här ovan (i #35) har jag även lagt ett ganska tunnt lager gips över "sjöbotten" och även kring den där stensatta kajen (närmast i bild). Det är lätt att blanda för mycket gips på en gång märkte jag -när det vl börjar stelna går det fort… Blev en del spill om man så säger! Men gips är rätt så billigt, så det gör inte så mycket.

Sedan fortsatte jag med gipset och drog mig till minnes att jag i "How to build dioramas", liksom i den andra gamla klassikern "Modellbygge" (den gula boken, ni vet…) fått tipset att riktigt stora träd och stenar/klippblock bör man helst montera antingen innan gipset åker på, eller -i stenarnas fall- att man trycker ner dem i det ännu våta gipset, så att de sjunker ner en bit. Ett gäng stenar var inga problem att hitta på gårdsplan, fast man får ju välja lite med omsorg i det fallet också. Hade sett ut ett av "rotfynden" som skulle kunna bli perfekt som en gammal knotig al som ännu delvis står kvar (fast helt murken) straxt söder om flygplansvärnet. För att den skulle stå stabilt tryckte jag fast en något grövre knappnål i "rotändan", knipsade av "skallen" och sen var det bara att trycka fast den i styroliten.

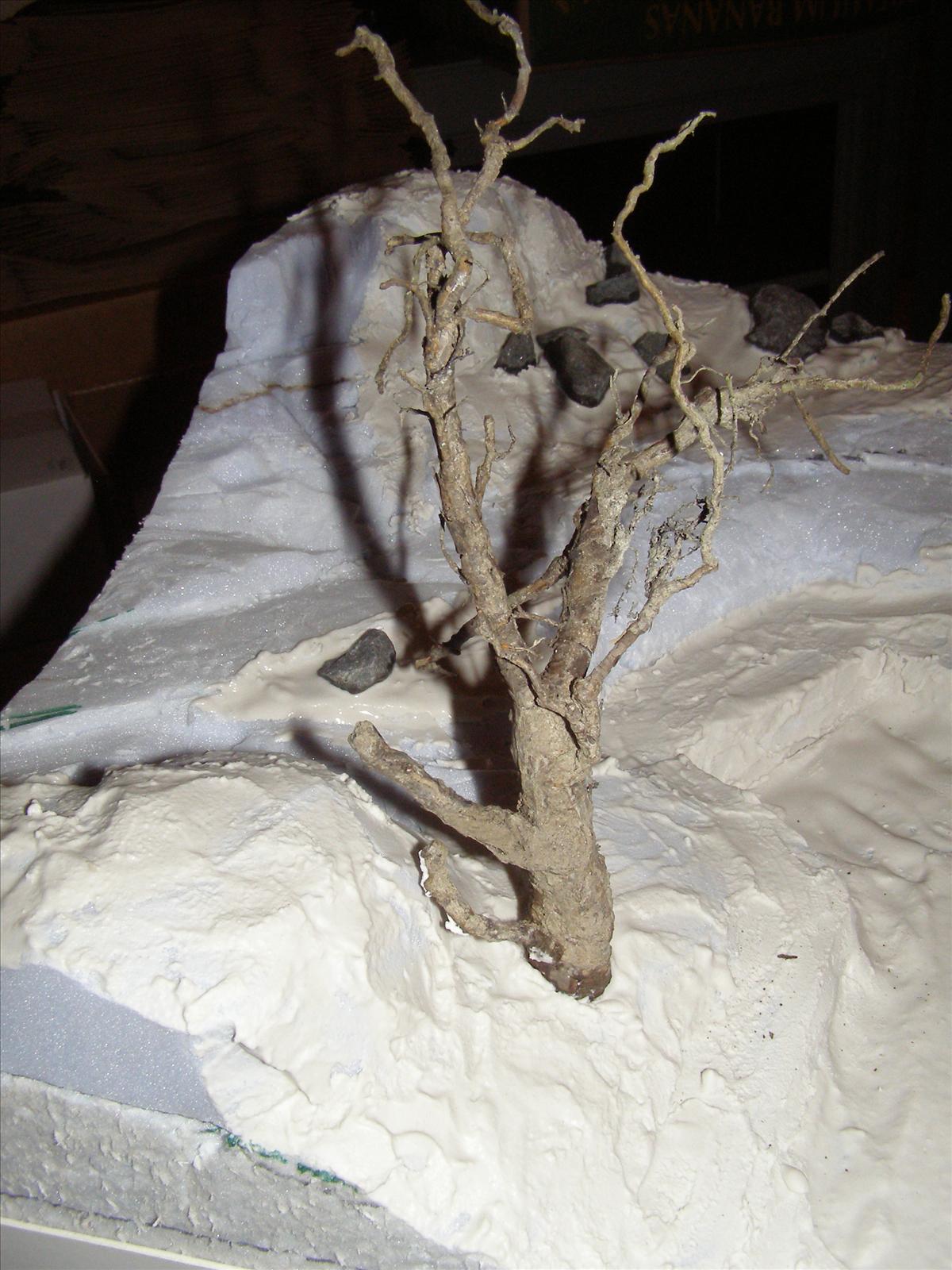

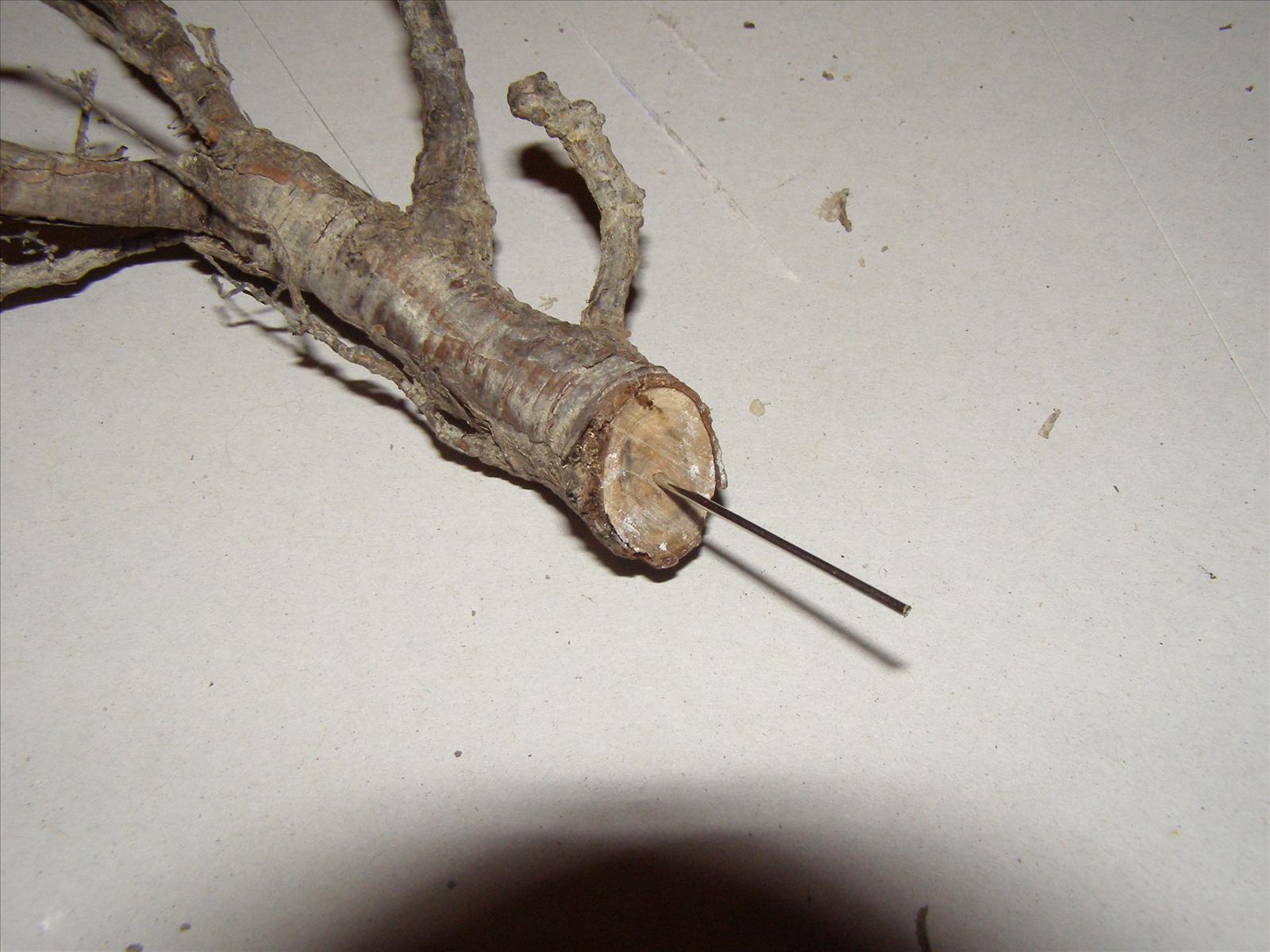

Rot med nytt "rotsystem"! Kan man får ROT-avdrag måntro??

Och här är "den gamla alen" på plats. Var förstås tvungen att först kolla så att flygplanets vingar går fria från trädet -hade inte vart så smart annars…

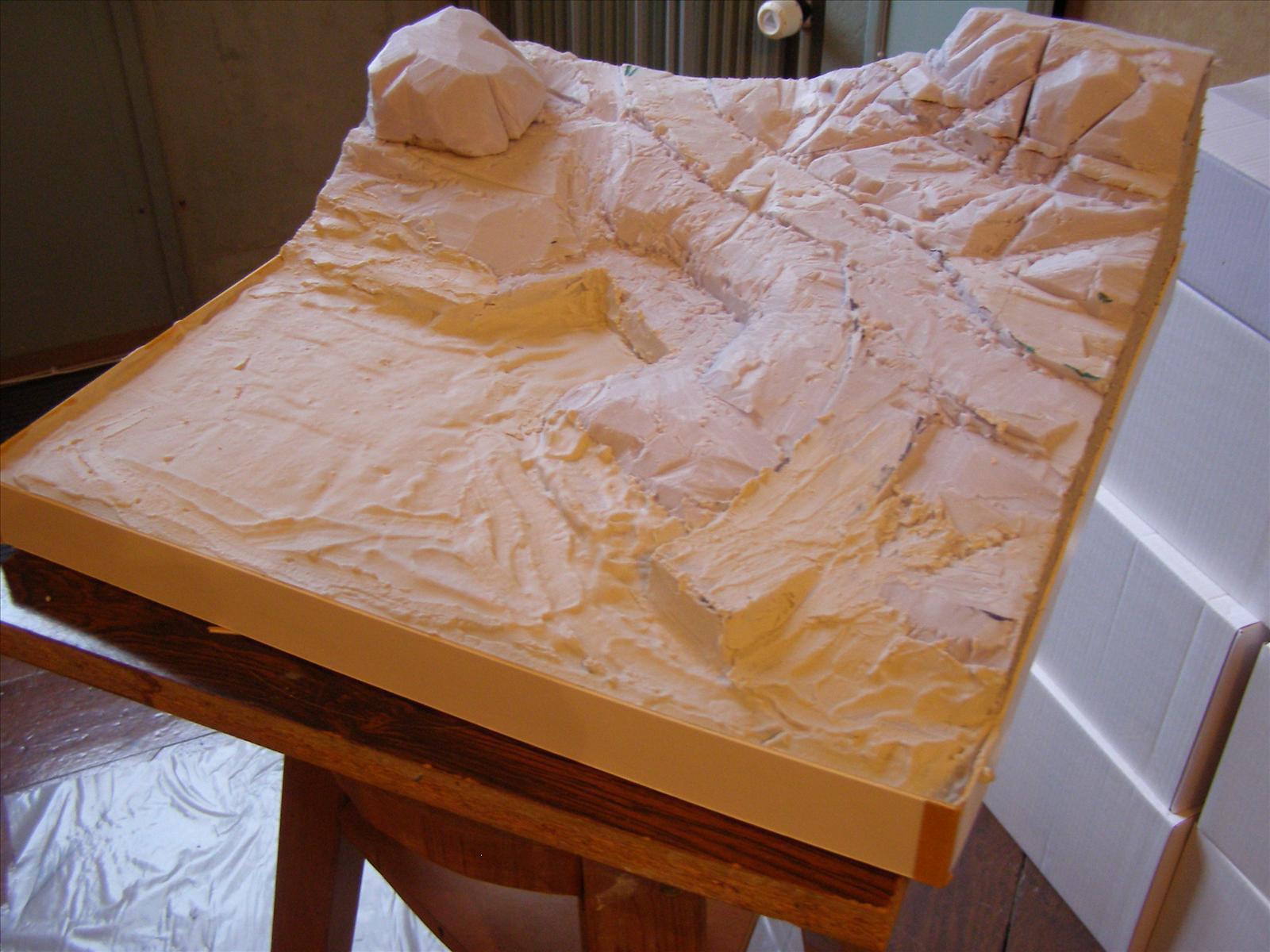

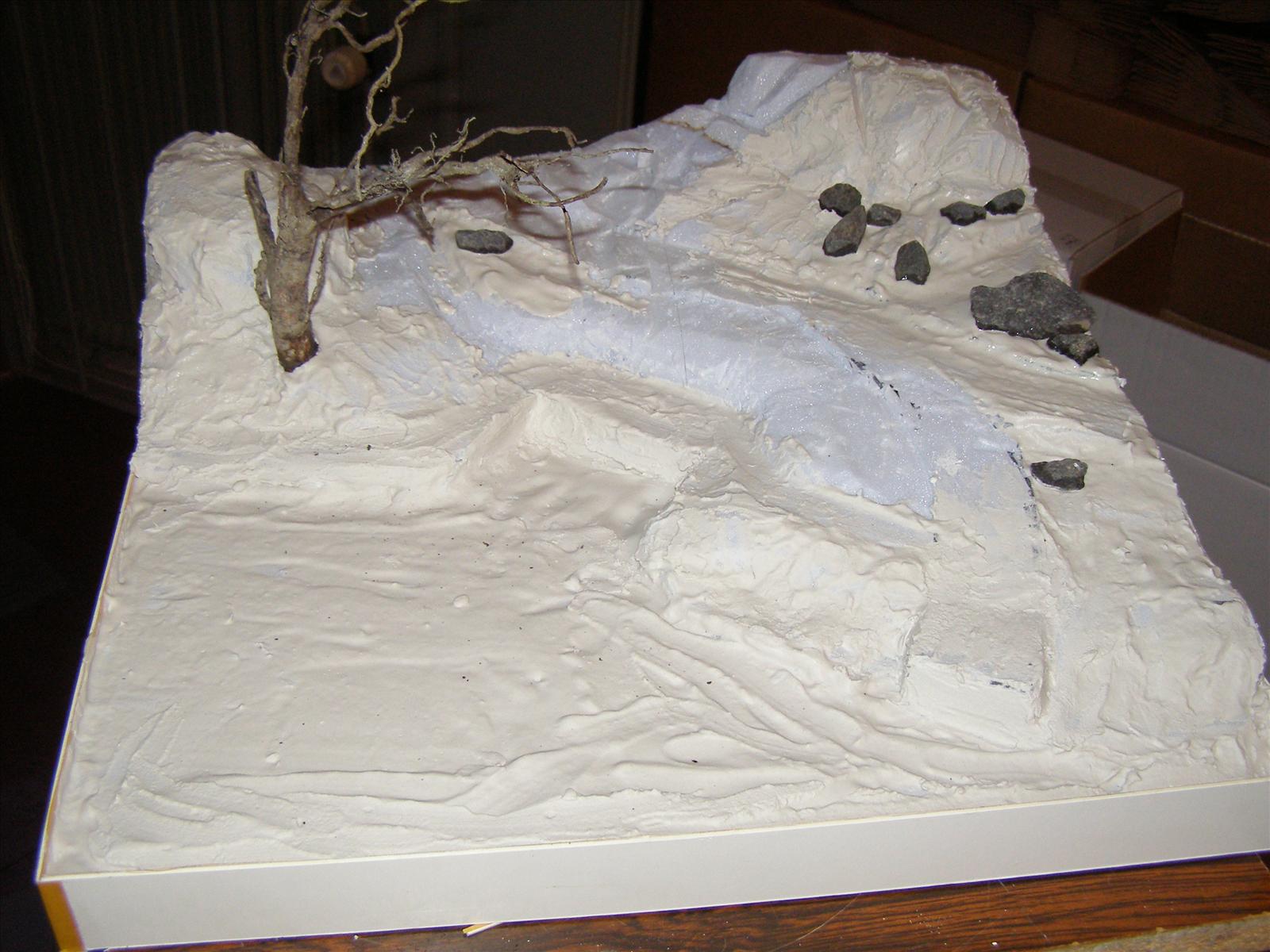

Avslutar för denna gång med en översiktsbild hur det såg ut i fredags eftermiddag…

Här syns också hur jag har tryckt fast lite stenar här och var i gipset. Hu -vad vintrigt det ser ut! Snart dags att börja få lite färg på det här tror jag.

Blir nog JÄ-ligt bra det där när det är klart !

Ser bra ut redan nu!

#38: Tack. Ja jag hoppas det blir hyfsat bra i.a.f. Längesen jag gjorde nåt liknande -var nog egentligen inte sedan Märklin-perioden i tonåren… Riktigt kul att experimentera med olika material och tekniker faktiskt! Väntar nu med spänning på paketet med div mark- och lövmaterial från MJ-hobbyexperten. Och så GAZ:en (A-fordlastbilen) förstås.

Har nu skickat efter ett kit med 42 st "gör det själv" barrträd (kan bli granar eller tallar) från MJ-hobbyexperten. Även detta kit hittade jag bland Woodland Scenics sortiment. Ser ut att kunna bli hyfsat realistiska granar, utan "flaskborststuk". Setet innehåller böjbara stammar i olika längd, med grenar, samt "barrmaterial" som limmas på. Jag la med en liten burk lim som används i "demo-videon" i beställningen också. Antar att det i.o för sig är i stort sett vanligt vitlim, men tänkte att det kunde vara värt att testa. Priset 183:-  för 42 st var ju klart förmånligt jämfört med tex att köpa färdiggjorda träd (vilket verkar vara ekonomiskt vansinne…) då man får pröjsa samma för typ 2 träd! Har en känsla att det nog kan bl ganska tålamods- och tidskrävande att tillverka ett större antal barrträd från scratch… Tillåter mig att ta denna "genväg" den här gången.

Woodland Scenics barrträdbyggsats

Gjorde ett kolli-sök på min beställning av div materal från MJ-hobbyexperten: "felsorterat" av DHL -har hamnat i Karlstad! Nåja, det dyker väl upp under nästa vecka i alla fall, får man hoppas…

Ditt landskap ser väldigt bra ut! Ska bli mycket kul att se när det börjar få färg också.

Hoppas det ordnar upp sig med ditt paket.

Ser väldigt lovande ut, kul att följa bygget.

Knappast förvånande att DHL strular, har hjaft jättemycket problem med DHL på jobbet. Slår sönder saker, tappar bort saker, skickar saker till fel adress och tar aldrig något ansvar. Eftersom DHL numera är tyskägt har jag en hypotes om att DHL är tyskarans hämd för att de förlorade kriget

Haha Ja DHL som vanligt alltså 3 utav mina senaste packet har blivit felsorterade, både skickade och mottagande packet.

tror dom har lite för bråttom ibland

En kollega på jobbt påstår att DHL ärörkortning av Deutche Hitler Logistik

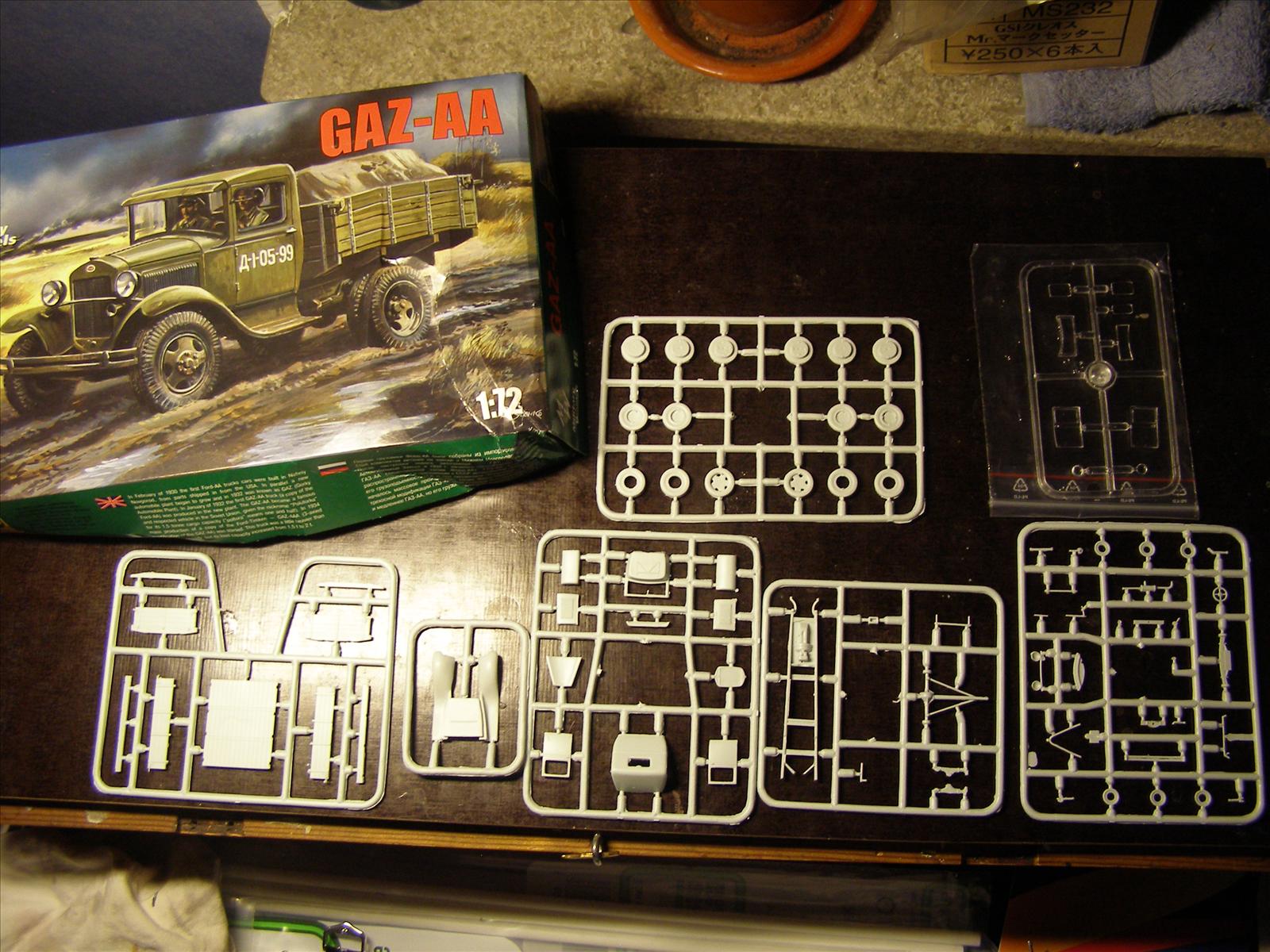

Rena paketkalaset ikväll! Nu kom både DHL-paketet och postpaketen på samma gång. Paketet från Modelhobbies var oroväckande tillknycklat, men innehållet hade klarat sig bra, utom själva byggsats-asken som var ganska demolerad. GAZ-AA / A-Fordlastbilen  från Military Wheels verkar ju vara imponerande detaljerad för en 1:72 bil. Nästan lika mycket delar som till en byggsats i 1:24! Dessutom var det med en hel drös extra lastbilshjul, eftersom det tydligen är samma gjutram till just hjulen oavsett om det är AAA-vesionen (med boggieaxel bak) eller den enkelaxlade AA, som det här ska bli.

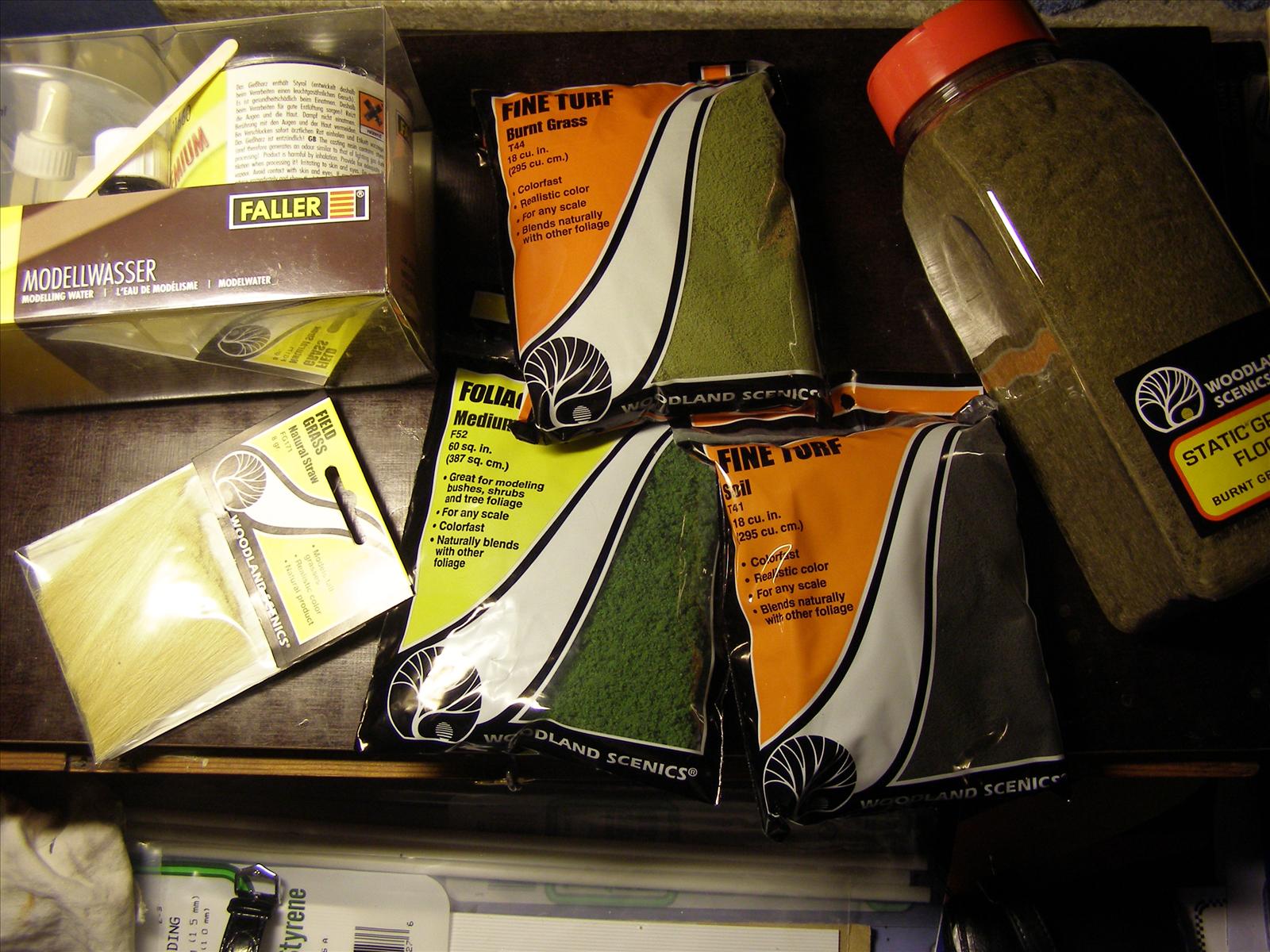

Förutom lastbilen kom det också ett resin-vattenkit från Faller (med flera pipetter o burkar o mått för blandningen) och diverse skog-och markmaterial från Woodland Scenics. Ni dio-byggare, vad limmar man bäst "static grass" med?

och så var där ett ark "korrugerad plast" från Evergreen med också, men det kom inte med på bild… Ska bli spännande att testa dessa olika material!

Static grass limmas med tex casco vitlim antingen rent eller utblandat med lite vatten.

70% lim och 30% vatten blir ganska bra om man ska blanda ut det.

men personligen tycker jag att det är mycke bättre att köra bara lim.

Har du något att ställa det statiska gräset med ?
