Byggbeskrivningar med layouter på vad som ingår finns det massor av på Billing Boats hemsida.

 http://www.billingboats.com/download.html

Sen själva ritningen kan det ibland bli värre med. De är ju dessutom svåra att skanna in (stora). Men min egna ringa erfarenhet, säger att det räcker med layouten på delarna, så får man nog i hop en båt som heter duga.

Tack för ditt svar, jag har hämtat en "ritning" från Billingboats på en trålare och håller som bäst på att scanna in ritningen i datorn. Det blir lite pyssel med att få alla bitar i samma skala men det ska nog gå bra.

Men om det är någon annan som har andra förslag så mottages dom tacksamt…

Här borde du kunna hitta något matnyttigt:

https://shop.traplet.com/browse.aspx?c=4525

http://www.myhobbystore.com/g/4/Model-Boats.html

Blev riktigt sugen själv på en del av vad som erbjuds…

Du, jag hittade jag en på min hårddisk.

Filerna är i .dxf-format. Någon form av cad-program krävs alltså för att se vad det är. Har en exempelbild, men den kanske räcker till dig? Fast den blir väldigt grynig om du förstorar upp den. Det är tydligen ingen fiskebåt, men det går väl att modifiera.

Jag har ingen aning om hur bra ritningarna är. Jag har inte sett dom. Jag samlar på hög, för att ha en regnig dag…. Jag mailar gärna över dem till dig om så önskas.

Vilken BillingBoat "laddade du ner"?

Hej, dxf tillhör tydligen AutoCAD.

Du kan maila skriver du, mailar du dxf-filer eller exempelbilder? Exempelbilden ser ju ut att ha en del mått också, om den blir grynig gör nog inte så mycket. Verkar lättare att förstora den än att scanna och försöka få samma skala som jag ska göra med "ritningen" från Billingboats, vilket är Evelyn Rose-båten förresten.

Om du vill maila en exempelbild så är min adress samma som mitt namn och @live.se

Tack för all hjälp så här långt…

Jag mailar det jag har.

Den ursprungliga exempelbild jag hade, var den du ser ovan.

Jag letade upp ett gratis konverteringsverktyg för att göra om dxf-filer till bla. jpeg-filer, så jag har nu gjort jpeg-filer av de dxf-filer jag har.

Jag skickar hela klabbet, så får du se vad du kan använda. Jag har svårt att tro att de jpeg-filer jag fick fram verkligen har samma storlek som informationen i dxf-filerna tillåter, men det var väl vad programmet mäktade med, eller så är det en inställningssak.

Det finns att ladda ner här:

http://www.graphicregion.com/download.htm

Able Graphic Manager Trial version

…

När det gäller Evelyn Rose, så tror jag att du gjorde ett bra val. Mycket bra layout på bitarna. Får du bara till skalan på varje utskrift, så borde det fungera kalas. Lite pyssel att få till skrovet misstänker jag. Har inte jobbat med dessa böljande former förrut, men det kommer. Frugan har "beställt" några fiskebåtar till sina alster som hon gör, så det är väl bara en tidsfråga innan jag gör en jag med.

Lycka till och glöm inte bort att visa upp det du bygger.

/Magnus

Jaha , då har man scannat och ritat lite på mitt bygge

Det där ser ju riktigt spännande ut, hoppas på mera uppdateringar framöver när bygget börjar ta sig.

Niclas

Häftigt!

Jag har ju skannat och skrivit ut och gjort om den del själv, så jag vet vilket sabla jobb det är. Ser ju enkelt ut när det är färdigt.

Vad tror du att det blir för skala på den? Eller har du höftat lite, så att det passar dina behov?

Hur som helst ser det ut att bli ett bra bygge. Jobba på, och visa gärna mera.

Var till brädgården och köpte en 4 mm skiva som jag har börjat rita på och sågat ut några delar,  gissa om jag önskar jag hade en liten verkstad och slapp såga i köket… Såga, dammsuga… :-(

Skalan vet jag inte men den blir ca 50 cm, tyckte det kändes lagom stort/smått för mig att hålla på med…

Ser ju jättebra ut.

Sågar du för hand eller med maskin? Själv använder jag maskinsåg. Eftersom frugan sågar mer än mig, så har vi inga problem med förståelsen för sågspån, om jag uttrycker det så…

Dammsuger gör vi, men det behöver inte ske direkt för att få matro. Sågarna står i hallen på övervåningen.

Men klasskompisens morfar, han byggde sina båtar på dass. Där fick man j-vlar inte gå in om det inte var absolut nödvändigt! Han satt på holken och hade en träskiva över handfatet…..

Vad är det för material förresten? Ser ut som björk, stämmer det?

Vet faktiskt inte säkert men jag tror på björk som du, det var ju en spillbit från brädgården så….

Sen handsågar jag med en gammal hederlig lövsåg :-) men tittade på en elektrisk kontursåg som jag definitivt kommer att införskaffa om jag blir sugen på att bygga någon annan båt.

Annars är snart alla delar till "skelettet" utsågade så det blir till att börja leta kvistfri tall eller gran så jag kan hyvla "virke" till bordläggningen. Får se hur det går, har tänkt mig 10x1 mm och det är ju lite tunt…. Men det ska gå enligt experten jag har pratat med… Jag återkommer med hur det har gått…..

Jo, visst ja… Någon som vet en websida där jag kan beställa propeller/axel och roderpinne? Rodret skall vara i trä så jag är bara ute efter en pinne. Har sett att det går att tillverka eget men jag tror på köpta grejor till det…

Hittade Wentzels Hobby i Stockholm men det fanns ju inga priser och jag hittade ingen propeller alls där. Så om någon har ett tips annars får jag åka till "staden" till någon hobbybutik…

Sorry, är kass på det där med hobbybutiker. Denna brukar många rekomendera: http://www.modellhobby.se/

Dom kanske har nåt

Morgonens arbete, skelletet är klart. Bara lite justeringar så allt blir i vinkel, minns min första båt då jag inte tänkte på det. Den blev som en korkskruv, fick riva sönder den och göra om allt. Kanske därför som jag inte byggt på så många år *s*

#13 Testa med Eskader i Stockholm. Dom brukar ha allt mellan himmel och jord när det gäller båtbygge och Märklinjärnvägar.

http://www.eskader.eu/

PeO

#15

Tjusigt.

Ser ut som ett sånt där japanskt träpussel som ingen kommer på hur man ska ta sig ur…

Markant skillnad på spanter, när det är hål i dom. Eller då kanske det heter skott? Hur som, så ser det väldig fint ut.

#15. Ser fint ut. Trevligt att du hittat tillbaka till byggeriet. Ska bli kul att följa bygget.

Att sitta i köket o jobba är en höjdare tycker jag. Där har man ju nån att slänga käft med när man känner för det.

Ja, då har man varit och handlat lite nålfilar, knivar, klämmor m.m på Biltema.

Sen hem och skulle rikta upp mitt lilla bygge, men ve och fasa… Så konstigt det blev!! Har tydligen fuskat med min ritning, för de två längsgående bitarna som håller ihop hela båten var fel böj på!! Hur har jag ritat?? *s* Det var bara att börja om och rita om dessa delar. Får se om jag hinner såga ut dom imorgon för att se om de passar bättre…. Jag skulle kanske haft en "riktig" ritning och inte improviserat  och gjort egen?? Men skam den som ger sig, det ska nog bli bra när jag gjort om dom…

Se där ja, välkommen i den klubben. Är det inte märkligt vad måtten kan ställa till det för en ibland?

Kämpa på du, som dina bitar ser ut, så har du inga problem att göra nya, med rätt mått.

Opps, nu har jag tiggt till mig en kontursåg :-) Så nu kan jag göra hur mycket fel som helst…. Bara att såga nya bitar…

Här är den första längsgående biten på plats…. Sågad med min "nya" kontursåg :-)

Och båten har rätt vinklar med hjälp av plattan…

Och här är den andra på plats också….

Ah, fiffig fastsättning.

Vad blev det för såg förresten?

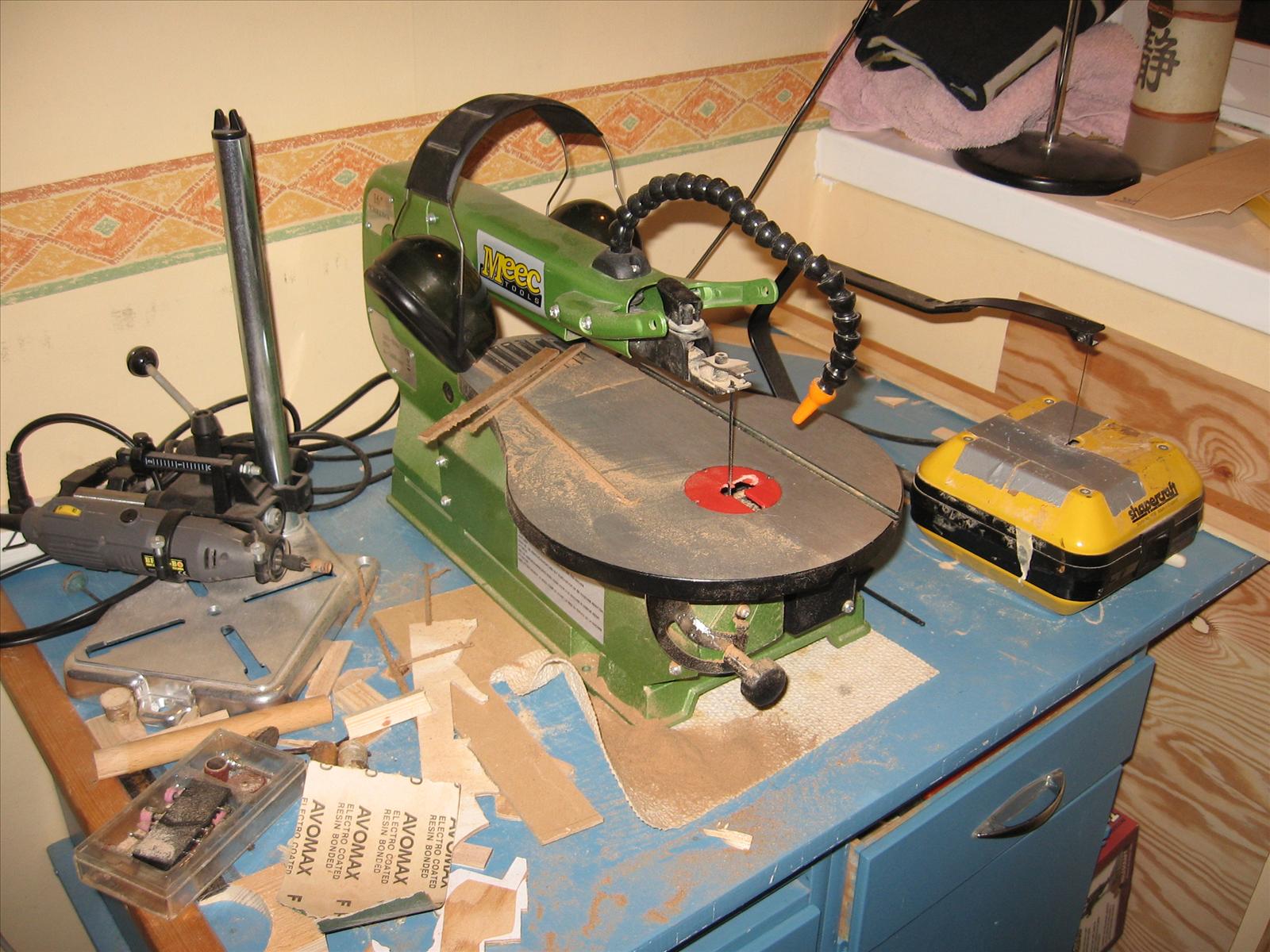

Jag kör med två.

Den gröna har väl ett halvår på nacken. Fungerar på lite grövre saker, och för all del på raka snitt i 4 mm plywood.

Den lilla gula gulleplutten, är säkert 15 år gammal. Går som en dröm. Kör 4 mm plywood och balsa på den.

Fick med den lille slipmaskinen på ett hörn också ser jag. Använder den inte så mycket, tycker den är lite klumpig, men den är bra att ha ibland.

Ja, jag har ju en handsåg med givetvis. Det är det enda som fungerar ibland

Jag tiggde till mig en från Clas O tydligen…

Se där.

I princip, identiska.

Men…vad rent och snyggt du hade det runtomkring…

Det är sant, inte så stor skillnad på dom :-)

Rent, jag har ju bara sågat två bitar på den än! Och sen delar jag garage så det ska väl se lite skapligt ut runt omkring. Ok då, är väl lite ordningsam av mig oxå *s*

Letade tunn plywood på Nätet och hittade www.fullkontroll.se, visserligen en butik för modellflyg men dom hade ju vad jag sökte. (1 mm plywood) Måste ha till däck, tänkte göra hela däcket av lister men enligt ritningen skulle det vara först plywood och uppe på den däcklister. Verkar väl vettigt med lite "underdäck". När jag ändå handlar där så köper jag 3 mm också ifall jag gör hyttväggarna av den. Tänkte göra den av lister också men kanske för överarbetat? Jag får se hur jag gör…

Ojoj vilka lyxlirare. Själv är jag lycklig ägare till en såg som knappt ville va med på bild trots att det e en riktig kvalitetare..

Håller med Jonsonliga att fixeringen av spanten är en fiffig anordning. Verkar va goda justeringsmöjligheter med den.

Hej zander, ja du den var inte senaste årsmodell precis *s* Har en liknande men blev jobbigt att såga. Men jag sågade ut allt för hand som är på mina bilder innan jag hittade den elektriska. Så den är till resten av bygget…

Jag hoppas att vi får se mycket av resten av bygget inklusive fiffiga lösningar.

I väntan på min nyinköpta plywood så knåpade jag ihop ställningen som båten skall stå på.

Väntar också på att min brors cirkelsåg skall lagas så jag kan börja klyva och hyvla tunna lister till skrovet…

Så bygget står i det närmsta still nu, men när vädret är som det är så finns ju utomhusaktiviteter, golf t.ex *ler* Vilket tar sin lilla tid…

Ser tjusigt ut detta bygge!

Väldigt kul att se verktyg och "verkstäder" tycker jag. En sån såg vore kul att ha!

Hur fungerar det med handhållen elsåg/sticksåg, är det bara tok eller?

Tack tack… johannespa…

Jag har aldrig provat handhållen sticksåg men jag kan tänka mig att den tunna plywooden hoppar upp och ner om man inte spänner fast den eller håller hårt i den. När jag sågade på min figursåg så var jag tvungen att trycka ned plywooden med fingrarna ganska nära sågbladet annars hoppade den upponer ganska mycket, kanske hade jag för grovt blad men jag har inte provat något finare än….

Sen kom min beställning av plywood idag, DHL till Pressbyrån. 1-2-3 mm plywood, några mässingsstänger och pianotråd, några låsringar och en styrpinne till rodret oxå…. Så nu är det bara att fortsätta bygga…

Idag har jag limmat ihop skelettet så jag kan fortsätta med bordläggningen. Har planerat att klyva och hyvla "plankor" i helgen…

Om jag fattar rätt, så ska du alltså tillverka planken för bordläggningen själv? Imponerande! Vad blir det för material?

Jo, visst ska jag det :-) Ska försöka hitta absolut kvistfri gran, har tänkt mig att klyva och hyvla det till 2x10 mm… Det blir inte lätt om det är kvist i virket för då kommer det att bli flisor av listerna… Men skam den som ger sig… Ska försöka komma ihåg att ta med kameran och visa min kunnighet *s* Om det nu går vill säga…

Ingenting är omöjligt som den irriterat positive Gunde alltid brukar säga. Men vilket jobb. Ska bli väldigt intressant att se.

Det ser proffsigt ut o med enkla medel o inget överflödigt lim. Det e roligt att se. Vill se mer.

Här håller jag på att fixa till den översta delen av bordläggningen som enligt "min ritning" ska vara en 2 mm plywood. Använder kartong för att få till den och för att få en "rak" linje funkar det bra med en vanligt måttband…

Så, skuren och klar… Har en liten fundering hur trälisten kommer att böja sig när jag börjar med den. Väntar nog med att såga till plywooden tills jag ser det, för troligen böjer den sig lite och blir inte alls så rak som jag har gjort kartongen.

Ibland har man huvudet på skaft *s* Min fiffiga (som någon skrev) fastsättning med gummiband funkar ju hur bra som helst, men vad händer när jag bygger in den innanför bordläggningen. Jo, jag får ju inte bort båten från plattan *s* Så jag gjorde om den på detta vis… Ännu en "fiffighet" :-0

#42

Ännu fiffigare, än den tidigare fiffiga fastsättningen

Lördagsfrukost?

Så här blev de två översta plywoodbitarna på bordläggningen.

Snart dax för limning, sen är det dax att klyva/hyvla bordläggningslister. Men tyvärr så är inte cirkelsågen lagad än så jag kan inte göra så mycket mer nu… :-(

Ahh, basning, så spännande.

På tal om spänning, lät du dem torka på plats, för att de skulle vridna som på inlägg #45, eller vred du lite "på känn"?

Ser kul ut det där och underlättar förmodligen mycket när du ska sätta dit bitarna. De blir ju betydligt mer lätthanterliga. Förmodar att du kommer att göra samma med bordläggningen sen. Blir intressant att se på.

Nä, ångade bitarna och vred lite på känn. Provade och ångade igen…. Har limmat bägge oxå så nu sitter dom på plats…. Ser riktigt bra ut…

Söndagsnöjet var att klyva lite virke till bordläggningen… Jag fick använda handcirkelsågen… Lite jobbigt men det gick bra….

Resultatet innan hyvling….

Sen kom elektrikern och fixade den stora cirkelsågen och det var tur det… Hade ju tänkt hyvla de små bitarna men det behövdes inte såg jag när jag hade gjort en… Resultatet blev riktigt bra…

2x10 mm till vänster 2x7 mm i mitten och några kölbitar till höger…

Och så här ser det ut på båten, första biten ångad och inpassad så nu är det bara att ånga på :-)

Jisses, vilket jobb!

Men det ser bra ut. Hoppas att du får bitarna att passa. En fördel med att göra sådant där, är att man får precis dom bitar man vill ha, till ett (misstänker jag) överkommligt pris. Betydligt stabilare än balsa dessutom.

Otroligit vilket jobb du lägger ner.
Men snyggt blir det..

Nu fattas bara att du fäller träden o torkar virket själv också

Jag undrar lite över sågklingan, e den fintandad och hur många tänder den har per tum?

Jag har försökt att såga med handcirkelsåg men det blev bara skit av det.

#53: Inte så mycket jobb, "lånade" en bräda av min bror så den var gratis. Sen klöv jag den med handcirkelsågen och hyvlade bitarna till 10 res 7 mm, bild #50. Sen klöv jag de hyvlade bitarna till 2 mm på bordscirkelsågen som blev lagad när jag höll på med handcirkelsågen. Så det tog effektiv tid ca en timme att göra det. Nästa gång jag ska göra något så har jag ju bordcirkelsågen att göra allt på, så då kommer det att gå mycket fortare. Och då vet jag ju hur jag ska göra direkt, nu fick man ju tänka efter lite innan man satte tänderna i virket.

Virket finns redan i ENORMA mängder så det är inga poblem med det :-) Det var därför jag ville bygga allt från eget material, dels blir det billigare och tillfredställelsen att den är helt "handbyggd" gör det ju mycket roligare. :-) Jag har ju köpt plywooden så några kronor kommer ju båten att kosta mig, har ju också köpt några mässingsrör och pianotråd men det var ju ingen stor kostnad. Sen var de ju så långa så de kan jag ju använda vid ev. nästa bygge också…

#55: Jag förstår att det blev skit med bara en handcirkelsåg, var ju inte det lättaste att klyva de stora bitarna och jag kan tänka mig hur farligt det skulle vara att försöka ge sig på att klyva virket i 2-3 mm!!?? Hua mig, då skulle inte jag vilja hålla i de små bitarna….

En riktig bordcirkelssåg är vad som behövs, det var t.o.m inga problem med att klyva ned till 1-1,5 mm, ställde in sågen fel första gången så då blev det lite tunna lister *s* Men det är ju bra att veta till nästa gång om jag vill gör en lättare båt…

Mitt nästa projekt, om man bara hade en ritning… :-(

http://www.tradera.com/Modellbyggsata-fran-Corell-auktion_99707473

#57

Nu skämtar du med oss, aprillo. Var det ingen ritning med till den?

Av en händelse……Nä, jag har faktiskt ingen ritning till den (vad jag vet) men en byggbeskrivning av något slag har jag.

*s* Jag är en scratchbyggare, kommer nog inte att köpa en färdig modell i kartong någonsin… Bilden hittade jag på Tradera men jag har inte köpt den. Vad jag menade var att om jag kunde få tag på en ritning/byggbeskrivning så skulle det bli mitt nästa projekt… Skulle göra som jag gör nu, rita, såga och bygga allt från eget material…

Om du vill så får du jättegärna dela med dig av din byggbeskrivning… mitt nick och @live.se

Så, då skickade jag det jag hade.

Den båt som jag har riktigt bra ritningar på annars, är Santa Maria. Tror att de är de bästa jag har.

Dessvärre är de på italienska (eller nåt annat…), men det spelar ju inte så stor roll. Måtten är i mm och det underlättar ju. Har du möjlighet att skriva ut på A3 (eller större) så tror jag de skulle va riktigt bra faktiskt.

Mycket man hittar är ju annars i tum, och det är genast lite besvärligare.

Säg till om du vill ha.

(Fast det innebär automatiskt, att du måste visa bygget här )

Jaha, då har man kommit en bit på väg. Var tvungen att ta bort båten från plattan för att se hur den ser ut. Hm, det börjar ju likna en båt :-)

Och aktern…

Måste bara säga tack till den som visade dessa små klämmor här på siten, köpte dom på Biltema och jag tycker dom är helt suveränt bra. Vad jag börjar sakna nu är en storlek större bara, men jag ska åka förbi Biltema idag så jag ska kolla om det finns…

Ja, dom är bra dom där klämmorna. Dessvärre är det liiiite för bra kläm i dom ibland. Speciellt till balsa. Det blir lätt märken efter dom.

Lägg nåt mjukt emellan om du tycker att materialet blir förstört. Själv har jag provat med suddgummi vid några tillfällen. Annars fungerar det givetvis men en vanlig spillbit med trä.

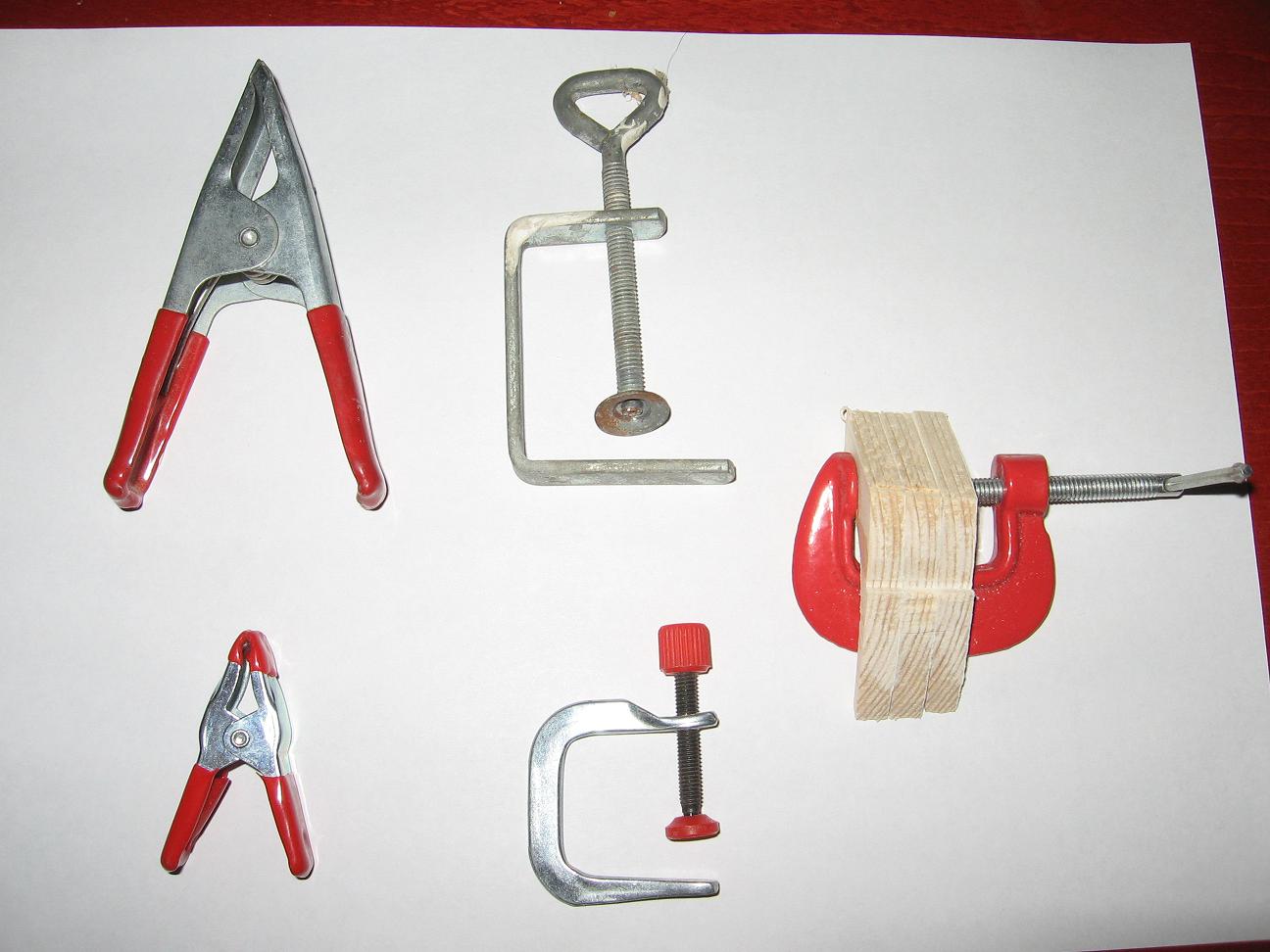

Bifogar en bild på de klämmor jag använder (förutom de plastklämmor som finns, som "alla" använder) Den ovanför "Biltemaklämman" tror jag skulle passa dig. Kan dessvärre inte komma på var jag köpt dem.

Eftersom jag är snål, så kan jag hittat dem i ett sånt där "störtställ" de har i butikerna, där allt kostar 10 eller 20 kr. Därifrån kommer i alla fall skruvtvingarna.

Lycka till med letandet.

Och just det ja, bygget ser bra ut.

Tack tack, jag var och provklämde lite på Biltema igår. Hittade en som var identiskt med de små jag har men en storlek större, men aj vad ont det gjorde på tummen när jag satt den där. Den var nog lite för bra för att fungera bra på min båt, så jag passade…. Jag fortsätter med mina gummisnoddar där inte mina miniklämmor kommer åt, som jag köpte en hel kartong för 10 kr på Rusta.

Men jag köpte ju några knivar för lite sen på Biltema för 49.90 och jag blev lite missnöjd med dom, infästningen för bladen var ju av plast/gummi så de känns instabila och fjädrande när jag skär, inget bra alls… Här är ett praktexempel när snålheten bedrar visheten, de var ju billiga och det straffade sig ju. Så dom lägger jag längst in i någon låda nu…..

Se bild = funkar inget bra för mig….

Dom här däremot, Jula 159 kr, känns mycket bättre :-) T.o.m så bra att tummen fick ett litet hål av ett vasst blad i morse :-(

Såg något i kartongen som såg ut som en ficklampa och undrade varför i hela friden det är med en sån i ett knivset?? Men det var en pytteliten skruvmejsel när jag öppnade kartongen :-) Klingorna är bara 2,5 x 30 mm…

Den pyttelilla mejseln…

Det är ett elände med dom där plastchuckarna, dom e som du säger instabila o e man rädd om tassarna ska man inte sätta ett knivblad i dom. Dessutom är bladen för veka.

Jag har gått på samma mina men använde dom bara till borr, sylar o krokverktyg för linhämtning i rigg.

En bit på väg… :-)

Å från ovansidan….

Ser bra ut!

Inte många "plankor" kvar nu, snart dax för slipning…

#70 Tack, Azgaron

Blir ett styvt jobb, men jag misstänker att den är väldigt stabil. Blir hur bra som helst.

Detta är den sista "plankan" och nu står skrovet på tork…

Från åskådarplats: Det ser bra ut.

När du sen ska slipa; lyssna på soundet. Det är som musik. Olika toner på olika ställen på skrovet.

#75 Du låter nästan som en poet Zander hehe Så talar en riktig båtbyggarentusiast antar jag…

Puh, nu ser den lite bättre ut. Slipning pågår kan man säga….

Ser bra ut!

Oj, här händer det inte mycket :-) Men har haft annat ett tag men idag försökte jag göra en köl. Gick inget bra för den gick inte att böja som jag ville, så jag fick göra den i två delar. Första delen böjd och gummisnoddad mot botten.

Andra delen på plats också…

Och så här ser "hela" ut, dock ej limmad utan bara fastsatt med gummiband för att hålla formen. Får torka lite från basningen innan jag limmar…

Grymt vilket jobb i lagt ner på detta och va fint det blir man blir riktigt sugen på att börja bygga träbåt när man ser detta… man känner nästan trälukten när man ser bilderna..

Imponerande bygge! Kan knappt vänta tills du häver ut fler bilder på detta projekt!

Som vi säger i Skaraborg: Sketasnyggt.

Att böja trä i nästan 90 graders vinkel o med en så liten radie i böjen kräver sin man (o minst ett misslyckat försök).

Snyggt jobbat minsann.

Var köper man såna gummiband som du använder? Själv har jag ett par sådana men vet inte var dom kommer ifrån. Behöver fler.

En bockar och bugar för allt beröm :-)

Å minst två försök gick det åt innan jag fick till det *s*

Gummibanden har jag köpt på Rusta för tio kronor, ½ kg och det kallar jag ett BRA pris :-) Så jag klarar mig många år nu…

Jag köpte Nr 78 utan att kolla dimensionen på dom och när jag kom hem så såg jag att de var 9 x 150 mm, men jag kan tänka mig att Nr 36 är bättre, men jag kunde ju inte åka 3 mil för att byta dom utan jag tog fram kniven och delade några så de blev ca 4,5 mm breda….

Tack. Det blir rusta nästa.

Nu är skrovet spacklad och slipad några gånger. Sen har jag gjort om en kölbit tre gånger och är nu nöjd, bägge är nu också limmade och båten ligger på tork…. Drog åt gummibanden lite för hårt så det blev lite märken i kölen, det ska spacklas så dom inte syns, likaså skarven mellan kölbitarna.

Hm, måste kolla byggbeskrivningen vad som står på tur. Troligen ger jag mig på rodret innan jag börjar med överdelen, visst ja, måste snygga till aktern också…. Syns inte på någon bild men missade lite när jag limmade plywooden. Men det löser sig med en träbit så jag får den symmetrisk…

Ser snyggt ut ulven!

Jaha, här har man inte varit på ett tag ser jag :-) Närmare bestämt 10 månader….

Men idag återupptog jag lite byggande och hösten är i annalkande så det blir säkert lite mer byggande nu.

Bilder kommer när jag har åstadkommit nåt att visa…

Härligt att se en träsnidare igen :)

Vi fortsätter i del 2.
